硬件參數

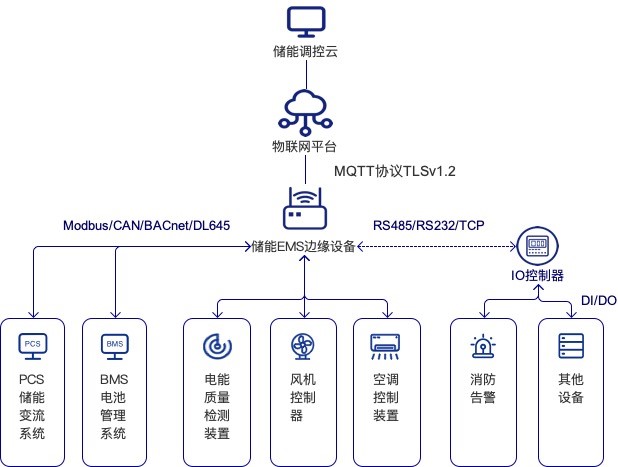

儲能邊緣計算單元——適用1MWh左右的小型用戶側儲能
類型
|
參數
|
CPU
|
ARM四核 1.2GHz
|
SDRAM
|
1G (最大2G)
|
FLASH
|
8G EMMC(最大16G)
|
RS485
|
4路，帶電磁隔離保護，防反接保護路，帶電磁隔離保護，防反接保護路，帶電磁隔離保護，防反接保護路，帶電磁隔離保護，防反接保護
|
RS232
|
2路，帶電磁隔離保護
|
DI/DO
|
2路DI，2路DO
|
WIRELESS
|
1路全網通4G
|
ETHERNET
|
2*RJ45 10/100Mbps EthernetMAC
|
WDT
|
硬件看門狗
|
中型用戶側儲能設備
類型
|
參數
|
EMS服務器
|
1～2臺，CPU主頻≥2.0Hz，4核；內存>=16G；硬盤大于2T SATA；2個網口，100/1000M自適應
|
工業級交換機
|
1臺，機架式，電口百兆不少于20個
|
中央控制器
|
1～2臺，網口不少于2個，串口不少于16個
|
EMS工作站
|
0～1臺，CPU主頻≥2.0Hz，2核；內存>=8G
|

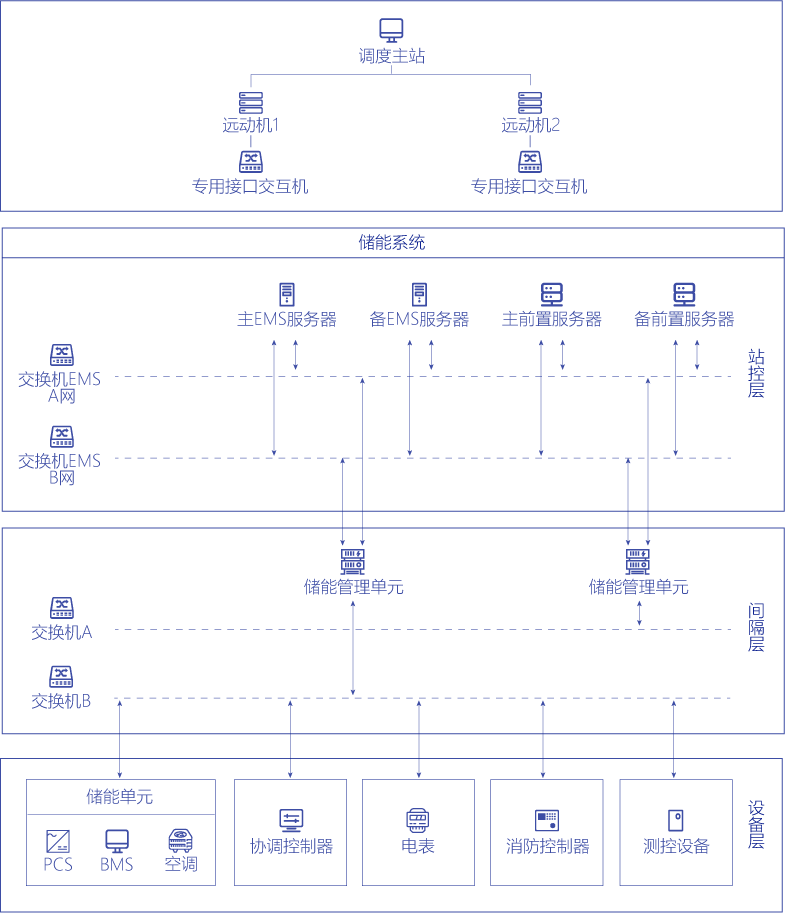

大型用戶側儲能設備
類型
|
參數
|
EMS服務器
|
>=2臺，CPU主頻≥2.0Hz，8核；內存>=64G；硬盤大于4TSATA；2個網口，100/1000M自適應
|
AGVC服務器
|
>=2臺，CPU主頻≥2.0Hz，8核；內存>=32G；硬盤大于4TSATA；2個網口，100/1000M自適應
|
SCADA服務器
|
>=2臺，CPU主頻≥2.0Hz，8核；內存>=64G；硬盤大于4TSATA；2個網口，100/1000M自適應
|
主磁盤陣列
|
（2U機架式存儲器） 24*2.5寸機箱/雙控制器/6塊2.4TB 10K 2.5寸硬盤/16GB SFP模塊*8/8根2MLC-LC線纜/580W冗余電源/2U導軌
|
前置服務器
|
2臺，CPU主頻≥2.0Hz，4核；內存>=8G；硬盤512GSATA;含操作系統
|
EMS工作站
|
2臺，CPU主頻≥2.0Hz，2核；內存>=8G；硬盤512GSATA
|
工業級交換機
|
8臺，機架式，電口百兆不少于20個
|
單元控制器
|
協議支持61850goose、modbus, 4個網口，2個485口
|
SAN交換機
|
8個10/100/1000BASE-T電口,支持4個1/10G BASE-X SFP Plus光口，交換容量：336Gbps/3.36Tbps；包轉發率：108/126Mpps
|
協調控制器
|
2臺，儲能系統協調、控制策略
|
環境適應性
產品能在下表規定的環境下按照使用說明書正常工作。
條件
|
正常工作
|
儲存
|
環境溫度
|
-10℃～70℃
|
-40℃～85℃
|
相對濕度
|
20%RH～95%RH（無凝露）
|
20%RH～95%RH（無凝露）
|
大氣壓力
|
70kPa～106kPa
|
—
|
電源
|
VDC 9~36V
|
—
|
輸入功率
產品最大輸入功率 < 12W
產品正常工作功率 < 5W
系統容量
接入設備數≥1024
狀態量個數≥40000
模擬量個數≥60000
電度量個數≥20000
遙控量個數≥2000
遙調量個數≥2000
